Connettori a striscia zebrata tipo YCD/YCS

Posta fonte: Shenzhen ES Electronic Co., Ltd.
Orario di pubblicazione: July 3, 2026

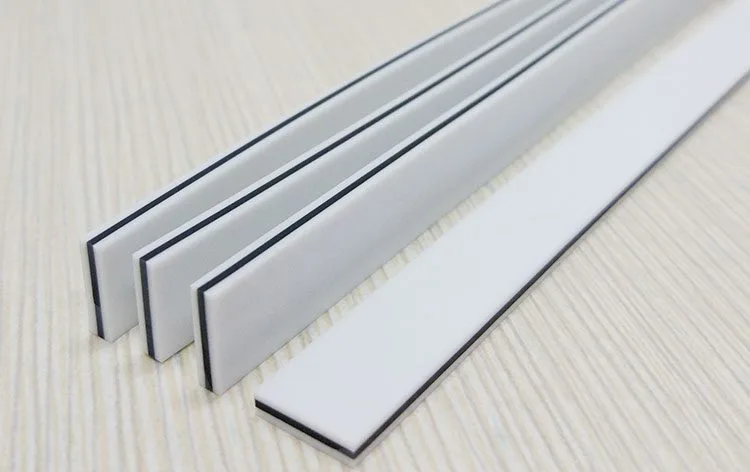

Ycdycs Type Zebra Strip Connectors


I connettori zebrati di tipo YCD sono supportati da gomma siliconica isolante su entrambi i lati dello strato completamente conduttivo, in grado di soddisfare applicazioni con requisiti di isolamento impegnativi.

Allo stesso tempo, poiché lo strato isolante è più morbido dello strato completamente conduttivo, è possibile ottenere buone prestazioni di contatto nelle applicazioni pratiche con solo una piccola forza di compressione.

Il rivestimento isolante del connettore in gomma conduttiva di tipo YCD è in silicone di colore naturale (trasparente), può anche essere realizzato in base ai requisiti di bianco, verde e altri colori.

La struttura del tipo YCS e del tipo YCD è sostanzialmente la stessa, ma il rivestimento isolante del tipo YCS ha un solo lato, mentre il rivestimento isolante del tipo YCD è su due lati.

  • YCD – striscia conduttiva sandwich bifacciale
  • YCS – striscia conduttiva sandwich su un solo lato

Convenzioni di denominazione dei connettori Zebra Strip

Per garantire che i connettori in gomma conduttiva siano realizzati correttamente, le convenzioni di denominazione sono le seguenti:

Ycdycs Type Zebra Strip Connectors

Relazione e curva di precarico

L'elasticità superiore dei connettori zebrati può efficacemente evitare il rischio di un buon contatto con i componenti dovuto alla deformazione dovuta all'invecchiamento e alla caduta accidentale delle parti strutturali durante l'uso di apparecchiature elettroniche, ma con la deformazione delle parti strutturali e il cambiamento della forza di compressione, cambieranno anche il rapporto di compressione e la resistenza dei connettori in gomma conduttiva, ed è necessario tenerne pienamente conto quando si impostano le parti strutturali e i connettori zebrati. Come segue:

Scanalatura: YCD 10×5× 2,5 mm CW0,8

Ycdycs Type Zebra Strip Connectors

Relazione tra forza di compressione e rapporto di compressione

Ycdycs Type Zebra Strip Connectors

Rapporto resistenza/compressione

Il calcolo della resistenza del connettore in gomma conduttiva può essere fatto riferimento alla seguente formula:

Ycdycs Type Zebra Strip Connectors

R = valore di resistenza (Ω)
CW = Larghezza conduttiva (mm)
L = Lunghezza conduttiva (mm)
H = Altezza conduttiva (mm)
ρ = resistività del volume (Ω·cm)

Il processo di test dovrebbe mantenere un rapporto di compressione >5% per ottenere risultati di test accurati.

Il calcolo della forza di compressione di un connettore in gomma conduttiva può essere calcolato facendo riferimento alla seguente formula:

Ycdycs Type Zebra Strip Connectors

F = Forza di compressione (g)
D = Rapporto di compressione D = (H-H1) ÷ H
E0 = Modulo di elasticità dello strato completamente conduttivo 3,5 MPa
E1 = Modulo di elasticità del rivestimento isolante 1,1 MPa
H = altezza connettore in gomma conduttiva (mm)
W = larghezza connettore in gomma conduttiva (mm)
CW = Larghezza dello strato completamente conduttivo (mm)
W1 = Larghezza rivestimento isolante (mm) W2 = W-W1
L = Lunghezza connettore in gomma conduttiva (mm)

Dati sulla struttura e sulle prestazioni elettriche

Standard di implementazione: GB2439, GB/T528

Progetto Valori di specifica
Materiale Strato conduttivo Fodera isolante
Gomma siliconica conduttiva Silastico
Routine Bassa resistenza Routine
Durezza(A) 65±5 70±5 30±5
Resistività del volume (Ω·cm) <6 <3 >1012
Resistenza alla trazione (mPa) >4 >5 >4
Allungamento(%) >100 >150 >300
Resistenza allo strappo(N/mm) >8 >12 >12
Colore Nero Trasparente/bianco

Dati sull'ambiente di lavoro

Temperatura operativa Umidità operativa(%)25℃ Corrente massima utilizzata      (mA/mm2)
Minimo Massimo
-50 150 85 2.5
