Connettore in gomma conduttiva tipo YP

Posta fonte: Shenzhen ES Electronic Co., Ltd.
Orario di pubblicazione: July 3, 2026
Yp Type Conductive Rubber Connector


I connettori Zebra di tipo YP sono supportati da uno strato di silicone isolante espanso in spugna su entrambi i lati dello strato zebrato per soddisfare più applicazioni in cui l'isolamento è fondamentale. Allo stesso tempo, lo strato di schiuma è molto morbido, quindi nelle applicazioni pratiche è necessaria solo una piccola forza di compressione per ottenere buone prestazioni di contatto.

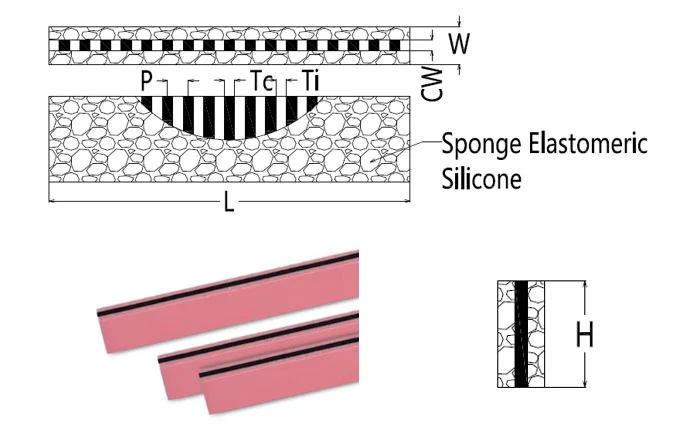

Convenzioni di denominazione dei connettori Zebra

Per garantire che i connettori zebrati siano realizzati correttamente, le specifiche di denominazione sono le seguenti:

Yp Type Conductive Rubber Connector

Relazione e curva di precarico

L'elasticità superiore dei connettori in gomma conduttiva può effettivamente evitare il rischio di un buon contatto con i componenti dovuto alla deformazione dovuta all'invecchiamento e alla caduta accidentale delle parti strutturali durante l'uso di apparecchiature elettroniche, ma con la deformazione delle parti strutturali e il cambiamento della forza di compressione, cambieranno anche il rapporto di compressione e la resistenza dei connettori in gomma conduttiva, ed è necessario tenerne pienamente conto quando si impostano le parti strutturali e i connettori in gomma conduttiva. Come segue:

Scanalatura: YP P0.1 10×5×2.5mm CW0.8

Yp Type Conductive Rubber Connector

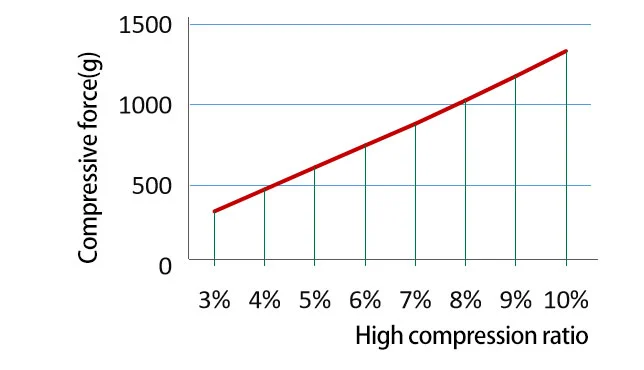

Relazione tra forza di compressione e rapporto di compressione

Yp Type Conductive Rubber Connector

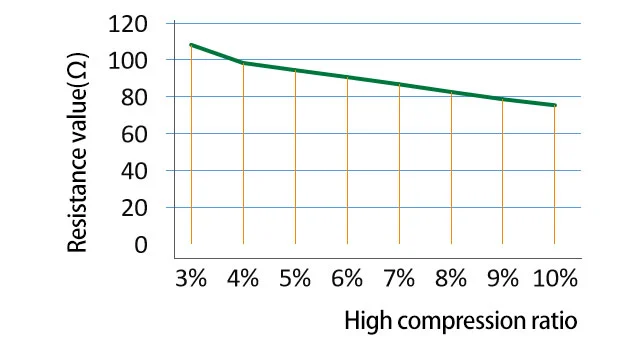

Rapporto resistenza/compressione

Il calcolo della resistenza del connettore in gomma conduttiva può essere fatto riferimento alla seguente formula:

Yp Type Conductive Rubber Connector

R = valore di resistenza (Ω)
CW = Larghezza conduttiva (mm)
L = Lunghezza conduttiva (mm)
H = Altezza conduttiva (mm)
ρ = resistività del volume (Ω·cm)

Il processo di test deve essere mantenuto con un rapporto di compressione > 10% per ottenere risultati di test accurati.

Il calcolo della forza di compressione di un connettore in gomma conduttiva può essere calcolato facendo riferimento alla seguente formula:

Yp Type Conductive Rubber Connector

F = Pressione di stampa (g)
D = Rapporto di compressione D = (H-H1) ÷ H
E0 = modulo di elasticità dello strato zebrato 3,5 MPa
E1 = Modulo di elasticità del rivestimento isolante 1,7 MPa
H = altezza connettore in gomma conduttiva (mm)
W = larghezza connettore in gomma conduttiva (mm)
CW = Larghezza strato zebrato (mm)
W1 = Larghezza rivestimento isolante (mm) W2 = W-W1
L = Lunghezza connettore in gomma conduttiva (mm)

Dati sulla struttura e sulle prestazioni elettriche

Standard di implementazione: GB2439, GB/T528

Progetto Valori di specifica
Materiale Strato conduttivo Strato isolante Fodera in schiuma
Gomma siliconica conduttiva Silastico Silastico
Routine Bassa resistenza Routine Routine
Durezza(A) 65±5 70±5 65±5 40±5
Resistività del volume (Ω·cm) <6 <3 >1012 >1012
Resistenza alla trazione (mPa) >4 >5 >4 >4
Allungamento(%) >100 >150 >100 >300
Resistenza allo strappo(N/mm) >8 >12 >10 >12
Colore Nero Bianco Rosa

Dati sull'ambiente di lavoro

Temperatura operativa Umidità operativa(%)25℃ Corrente operativa massima (mA/mm2)
Minimo Massimo
-50 150 85 2.5
